Máy mài phẳng được sử dụng để tạo bề mặt có độ phẳng, độ song song và chất lượng hoàn thiện cao sau các công đoạn gia công như phay, tiện, cắt dây hoặc nhiệt luyện. Trong nhiều xưởng cơ khí, mài phẳng là công đoạn cuối để đảm bảo chi tiết đạt kích thước, độ nhám và độ chính xác theo yêu cầu bản vẽ.
Tuy nhiên, trong quá trình vận hành, máy mài phẳng có thể phát sinh nhiều lỗi như cháy bề mặt, sóng mặt, vân rung, xước bề mặt, không đạt độ phẳng, kích thước không ổn định hoặc đá mài bị rung. Những lỗi này không chỉ ảnh hưởng đến thẩm mỹ bề mặt mà còn có thể làm sai kích thước, tăng tỷ lệ phế phẩm và kéo dài thời gian xử lý lại.
Điểm khó là cùng một dấu hiệu trên bề mặt chi tiết có thể đến từ nhiều nguyên nhân khác nhau: đá mài, quá trình sửa đá, dung dịch làm mát, chế độ mài, bàn từ, bàn máy, trục chính hoặc cách gá chi tiết. Vì vậy, khi xử lý lỗi máy mài phẳng, không nên chỉ chỉnh một thông số đơn lẻ, mà cần chẩn đoán theo dấu vết bề mặt và kiểm tra từng nhóm nguyên nhân theo thứ tự hợp lý.
Vì sao lỗi máy mài phẳng cần được chẩn đoán theo dấu vết bề mặt?
Bề mặt chi tiết sau mài phản ánh rất nhiều thông tin về tình trạng đá mài, máy, dung dịch làm mát và chế độ cắt. Ví dụ, vệt cháy màu vàng, nâu hoặc xanh thường liên quan đến nhiệt; vân sóng lặp lại có thể liên quan đến rung động; vết xước dài có thể đến từ phoi mài, dung dịch làm mát bẩn hoặc đá mài không phù hợp.
Tuy nhiên, không nên kết luận nguyên nhân quá nhanh. Chẳng hạn, sóng mặt mài phẳng có thể do đá mài mất cân bằng, trục chính có vấn đề, bàn máy chạy không êm, nền máy rung, sửa đá không đều hoặc chế độ mài quá nặng. Nếu chỉ giảm chiều sâu cắt mà không kiểm tra đá mài và bàn máy, lỗi có thể vẫn lặp lại.
Cách xử lý tốt nhất là quan sát bề mặt, ghi nhận dạng lỗi, sau đó kiểm tra lần lượt: đá mài, quá trình sửa đá, dung dịch làm mát, chế độ mài, gá kẹp, bàn từ, bàn máy và trục chính. Cách làm này giúp xưởng tránh sửa sai hướng, giảm thời gian thử nghiệm và hạn chế phế phẩm.
8 lỗi máy mài phẳng thường gặp và cách khắc phục
| Lỗi | Dấu hiệu nhận biết | Nhóm nguyên nhân thường gặp | Hướng xử lý nhanh |
| Cháy bề mặt khi mài phẳng | Bề mặt đổi màu vàng, nâu, xanh | Nhiệt cao, đá cùn, nước tưới nguội yếu, cắt quá sâu | Giảm ăn dao, sửa đá, kiểm tra nước tưới nguội |
| Sóng mặt/vân rung | Bề mặt có vân lặp lại, sóng đều | Đá mất cân bằng, trục chính rung, bàn máy không ổn định | Cân bằng đá, sửa đá, kiểm tra trục chính/bàn máy |
| Không đạt độ phẳng | Đo nhiều điểm không đều, chi tiết cong/vênh | Gá kẹp sai, bàn từ hút không đều, biến dạng nhiệt | Kiểm tra bàn từ, cách gá, chạy rà tinh cuối |
| Bề mặt bị xước | Có vết xước dài, vết kéo | Nước tưới nguội bẩn, phoi mài, đá quá thô | Vệ sinh nước tưới nguội, bàn từ, sửa lại đá |
| Độ nhám không đạt | Bề mặt thô, đường mài rõ | Hạt đá quá thô, sửa đá quá thô, chế độ cắt nặng | Dùng đá phù hợp, chỉnh sửa đá, giảm ăn dao tinh |
| Kích thước không ổn định | Chi tiết đầu đạt, chi tiết sau lệch dần | Nhiệt, đá mòn, trục cấp dao/bàn máy không ổn định | Theo dõi nhiệt, mòn đá, chuẩn hóa sửa đá |
| Đá mài bị rung/đảo | Máy rung khi đá quay, tiếng ồn bất thường | Đá chưa cân bằng, mặt bích gá đá bẩn, đá mẻ, trục chính đảo | Cân bằng đá, vệ sinh mặt bích gá đá, kiểm tra trục chính |
| Bàn máy/bàn từ không ổn định | Bàn chạy giật, chi tiết xê dịch | Dầu thủy lực, bàn từ yếu, băng trượt/bàn máy mòn | Kiểm tra dầu, lọc, bàn từ, cơ cấu bàn máy |
Lỗi 1: Cháy bề mặt khi mài phẳng

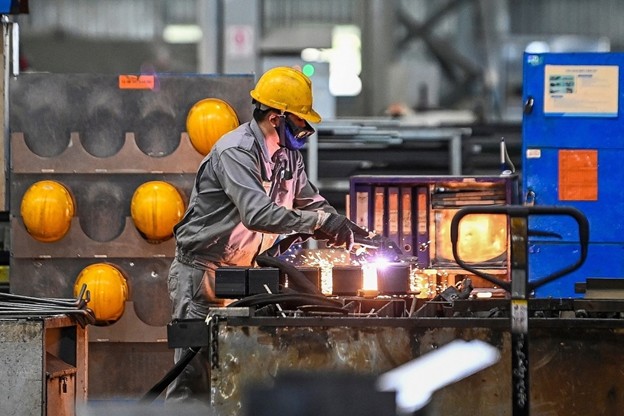

Cháy bề mặt khi mài phẳng do nhiệt và nước tưới nguội không phù hợp
Cháy bề mặt khi mài phẳng thường xuất hiện dưới dạng vệt vàng, nâu, tím hoặc xanh trên bề mặt chi tiết. Với chi tiết yêu cầu cao, lỗi này không chỉ ảnh hưởng thẩm mỹ mà còn có thể làm thay đổi lớp bề mặt sau mài.
Nguyên nhân thường gặp gồm: chiều sâu cắt quá lớn, tốc độ bàn hoặc bước tiến chưa phù hợp, đá mài quá cứng hoặc bị cùn, sửa đá quá mịn làm đá khó thoát phoi, nước tưới nguội yếu/sai hướng phun/bẩn hoặc vật liệu dễ tích nhiệt.
Cách xử lý nên bắt đầu từ các bước: giảm lượng ăn dao ở lượt tinh, sửa lại đá mài, kiểm tra loại đá, điều chỉnh tốc độ bàn, kiểm tra lưu lượng – nồng độ – hướng phun nước tưới nguội và tăng thời gian chạy rà tinh cuối nếu cần.
Nếu vết cháy vẫn lặp lại dù đã giảm chế độ cắt, cần kiểm tra sâu hơn về đá mài, nước tưới nguội và tình trạng trục chính. Không nên chỉ mài lại để xóa màu nếu chi tiết có yêu cầu cao về cơ tính hoặc độ chính xác bề mặt.
Lỗi 2: Sóng mặt, vân rung trên bề mặt

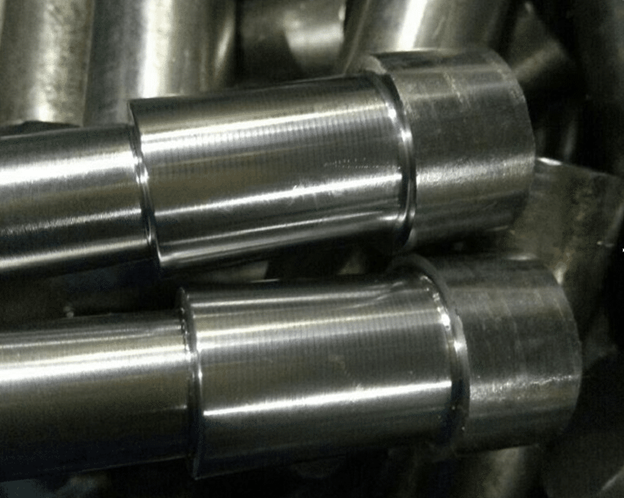

Sóng mặt mài phẳng do rung đá hoặc bàn máy không ổn định
Sóng mặt mài phẳng là lỗi khá thường gặp, biểu hiện bằng các vân lặp lại, đường sóng đều hoặc vết rung trên bề mặt. Lỗi này thường làm bề mặt nhìn không ổn định, độ nhám thực tế kém và có thể ảnh hưởng đến yêu cầu lắp ghép.
Nguyên nhân có thể đến từ đá mài mất cân bằng, đá bị bết phoi/cùn, sửa đá không đều, trục chính hoặc ổ đỡ trục chính có vấn đề, bàn máy chạy không êm, máy đặt trên nền không ổn định, cân chỉnh thăng bằng máy chưa tốt hoặc chế độ cắt quá nặng.
Cách xử lý nên bắt đầu từ các bước đơn giản: sửa lại đá, kiểm tra cân bằng đá, giảm chiều sâu cắt, giảm tải mài tinh và quan sát xem vân rung có thay đổi không. Nếu đã cân bằng đá và chỉnh chế độ cắt nhưng lỗi vẫn xuất hiện đều, cần kiểm tra trục chính, bàn máy, nền máy và nguồn rung bên ngoài.
Với những xưởng cần mài plate, block, đồ gá hoặc khuôn mẫu yêu cầu độ phẳng cao, lỗi sóng mặt cần được xử lý sớm vì nó có thể phản ánh tình trạng máy không ổn định, không chỉ là vấn đề đá mài.
Lỗi 3: Không đạt độ phẳng sau mài
Không đạt độ phẳng là lỗi ảnh hưởng trực tiếp đến chức năng của chi tiết. Dấu hiệu thường gặp là chi tiết bị cong/vênh, đo nhiều điểm không đều, độ phẳng vượt dung sai hoặc hai mặt đối diện không đạt độ song song.
Nguyên nhân có thể đến từ bàn từ hút không đều, bề mặt bàn từ bẩn hoặc có ba via, gá kẹp làm biến dạng chi tiết mỏng, chi tiết có ứng suất dư sau gia công/nhiệt luyện, nhiệt sinh ra trong quá trình mài hoặc bàn máy/trục chuyển động không ổn định.
Với chi tiết mỏng hoặc dễ biến dạng, không nên chỉ tăng lực hút bàn từ hoặc ép kẹp quá mạnh. Cần kiểm tra cách đặt chi tiết, bề mặt tựa, lực hút, lượng dư mỗi lượt và trình tự mài hai mặt. Trong nhiều trường hợp, giảm lượng ăn dao, chia nhiều lượt mài nhẹ và tăng thời gian chạy rà tinh cuối sẽ giúp bề mặt ổn định hơn.
Nếu nhiều loại chi tiết khác nhau đều không đạt độ phẳng, cần kiểm tra lại bàn từ, bàn máy, băng trượt, trục chính và điều kiện nhiệt trong khu vực gia công.
Lỗi 4: Bề mặt bị xước hoặc có vết kéo
Bề mặt bị xước thường biểu hiện bằng các vết dài, vết kéo hoặc vết dạng hạt mài/phoi chạy trên bề mặt. Lỗi này có thể làm chi tiết không đạt yêu cầu thẩm mỹ, độ nhám hoặc yêu cầu lắp ghép.
Nguyên nhân thường gặp gồm nước tưới nguội bẩn, có lẫn phoi mài hoặc hạt mài; phoi mài/bùn mài quay lại vùng tiếp xúc giữa đá và chi tiết; đá mài quá thô so với yêu cầu bề mặt; sửa đá không tốt; bàn từ, chi tiết hoặc đồ gá chưa được làm sạch trước khi gá.
Cách xử lý đầu tiên là vệ sinh bàn từ, chi tiết và khu vực mài. Sau đó kiểm tra thùng chứa dung dịch làm mát, bộ lọc, vòi phun và hướng phun nước tưới nguội. Nếu nước tưới nguội không đưa phoi ra khỏi vùng mài hiệu quả, phoi có thể bị kéo lại và tạo vết xước.
Nếu lỗi xuất hiện sau khi thay đá hoặc sửa đá, cần kiểm tra lại cỡ hạt đá, độ mở của đá và cách sửa đá. Với yêu cầu bề mặt mịn hơn, có thể cần chọn đá mài phù hợp hơn và giảm lượng ăn dao ở lượt tinh.
Lỗi 5: Độ nhám không đạt hoặc bề mặt quá thô
Độ nhám không đạt thường thấy qua bề mặt thô, đường mài rõ, cảm giác bề mặt không đều hoặc thông số Ra không đạt yêu cầu bản vẽ. Lỗi này có thể không làm sai kích thước nhiều, nhưng ảnh hưởng đến khả năng lắp ghép, ma sát, độ kín khít hoặc yêu cầu hoàn thiện.
Một số nguyên nhân phổ biến gồm hạt đá quá thô, sửa đá quá thô, chiều sâu cắt quá lớn ở lượt tinh, tốc độ bàn hoặc bước tiến chưa phù hợp, đá mài không phù hợp với vật liệu, có rung nhẹ từ đá, trục chính hoặc bàn máy.
Cách xử lý là điều chỉnh theo hướng mài tinh hơn: chọn cỡ hạt đá phù hợp, sửa lại đá với chế độ phù hợp, giảm lượng ăn dao, tăng thời gian chạy rà tinh cuối và kiểm tra lại rung động. Nếu chỉ đổi đá mịn hơn mà không chỉnh cách sửa đá hoặc chế độ cắt, bề mặt vẫn có thể không đạt như mong muốn.
Với các chi tiết yêu cầu độ nhám cao, cần kiểm soát đồng thời cả đá mài, cách sửa đá, nước tưới nguội, lượng ăn dao và độ ổn định của máy.
Lỗi 6: Kích thước không ổn định giữa các chi tiết
Một lỗi khác thường gặp là chi tiết đầu tiên đạt, nhưng các chi tiết sau lệch dần; hoặc trong cùng một ca sản xuất, người vận hành phải chỉnh kích thước liên tục. Đây là dấu hiệu cần chú ý vì nó ảnh hưởng đến năng suất và tỷ lệ hàng lỗi.
Nguyên nhân có thể gồm nhiệt tăng dần trong quá trình mài, đá mài mòn nhanh, quá trình sửa đá không nhất quán, trục cấp dao hoặc bàn máy không ổn định, hệ thống thủy lực làm bàn chạy không đều, nước tưới nguội không ổn định hoặc chưa chuẩn hóa thời gian chạy rà tinh cuối.
Để xử lý, nên ghi lại kích thước theo từng chu kỳ, ví dụ mỗi 5 hoặc 10 chi tiết đo một lần. Nếu kích thước lệch theo xu hướng tăng/giảm dần, cần kiểm tra nhiệt, mòn đá và chu kỳ sửa đá. Nếu kích thước thay đổi bất thường, cần kiểm tra cơ cấu cấp dao, bàn máy, thủy lực hoặc cách gá chi tiết.
Đây là lỗi không nên xử lý bằng cách chỉnh tay liên tục, mà cần tìm nguyên nhân gốc để ổn định quy trình.
Lỗi 7: Đá mài bị rung, đảo hoặc mất cân bằng

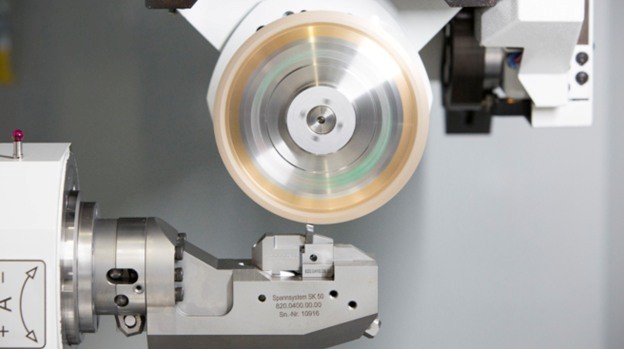

Sửa đá mài để khắc phục lỗi máy mài phẳng
Đá mài bị rung hoặc mất cân bằng có thể gây ra vân rung trên bề mặt, tiếng ồn bất thường, giảm tuổi thọ đá và tiềm ẩn nguy cơ an toàn khi vận hành.
Dấu hiệu thường thấy là máy rung khi đá quay, bề mặt có vân lặp lại, tiếng ồn bất thường ở khu vực trục chính/đá mài, đá mài mòn không đều hoặc sau khi thay đá, chất lượng bề mặt xấu đi rõ rệt.
Nguyên nhân có thể là đá chưa cân bằng, mặt bích gá đá/cụm gá đá không sạch, giấy lót đá lắp không đúng, đá bị nứt/mẻ, đá mòn lệch, tốc độ đá không phù hợp hoặc trục chính có độ đảo.
Khi xử lý, cần kiểm tra đá trước khi lắp, vệ sinh mặt bích gá đá/cụm gá đá, lắp đúng quy trình, cân bằng đá và sửa lại đá. Nếu sau khi cân bằng và sửa đá mà máy vẫn rung, cần kiểm tra trục chính, ổ đỡ trục chính hoặc tình trạng lắp đặt máy.
Đây là nhóm lỗi cần thận trọng, vì đá mài quay tốc độ cao. Không nên tiếp tục vận hành nếu nghi ngờ đá nứt, mẻ hoặc rung bất thường.
Lỗi 8: Bàn máy hoặc bàn từ hoạt động không ổn định
Bàn máy và bàn từ ảnh hưởng trực tiếp đến độ phẳng, độ song song và sự ổn định khi mài. Khi bàn máy chạy không đều hoặc bàn từ hút không ổn định, chi tiết có thể bị xê dịch, bề mặt không đều hoặc kích thước khó kiểm soát.
Dấu hiệu thường gặp gồm bàn chạy giật, tốc độ không đều, chi tiết bị xê dịch trong quá trình mài, bề mặt có vùng không đều, độ phẳng không ổn định giữa các lần gá. Lỗi thường rõ hơn ở chi tiết mỏng hoặc chi tiết có diện tích lớn.
Nguyên nhân có thể đến từ dầu thủy lực bẩn/thiếu, lọc dầu tắc, có khí trong hệ thủy lực, bàn từ hút yếu, bề mặt bàn từ bẩn, lực hút không đều hoặc băng trượt/bàn máy cần kiểm tra.
Cách xử lý gồm kiểm tra dầu và lọc thủy lực, vệ sinh bàn từ, kiểm tra lực hút, làm sạch bề mặt gá, kiểm tra tốc độ chạy bàn và theo dõi lỗi có lặp lại trên nhiều chi tiết hay không. Nếu bàn chạy giật hoặc tốc độ không đều kéo dài, nên gọi kỹ thuật kiểm tra thay vì chỉ chỉnh chế độ mài.
Cách chẩn đoán lỗi mài phẳng theo dấu vết trên bề mặt chi tiết
| Dấu vết trên bề mặt | Nguyên nhân có thể | Việc nên kiểm tra đầu tiên |
| Vệt vàng/nâu/xanh | Nhiệt cao, nước tưới nguội yếu, đá cùn, cắt quá sâu | Kiểm tra nước tưới nguội, sửa đá, chiều sâu cắt |
| Vân sóng đều | Đá mất cân bằng, trục chính rung, bàn máy không ổn định | Kiểm tra cân bằng đá, trục chính, bàn máy |
| Vết xước dài | Nước tưới nguội bẩn, phoi mài, bàn từ bẩn, đá quá thô | Vệ sinh nước tưới nguội, bàn từ, kiểm tra đá |
| Đường bước tiến rõ | Sửa đá chưa phù hợp, bước tiến lớn, đá không phù hợp | Kiểm tra cách sửa đá, bước tiến và loại đá |
| Độ phẳng không ổn | Gá sai, bàn từ hút không đều, biến dạng nhiệt | Kiểm tra bàn từ, cách gá, chạy rà tinh cuối |
| Kích thước lệch dần | Nhiệt, đá mòn, sửa đá không nhất quán | Theo dõi nhiệt, mòn đá, chu kỳ sửa đá |
| Bề mặt thô | Hạt đá thô, sửa đá thô, rung nhẹ | Kiểm tra cỡ hạt đá, cách sửa đá, chế độ cắt |
| Chi tiết xê dịch | Bàn từ yếu, gá kẹp chưa tốt, bề mặt bẩn | Kiểm tra lực hút bàn từ và bề mặt gá |
Sau khi xác định dạng lỗi trên bề mặt, xưởng nên kiểm tra theo thứ tự: đá mài và cách sửa đá, nước tưới nguội, chế độ mài, gá kẹp/bàn từ, sau đó mới đến các yếu tố sâu hơn như trục chính, bàn máy, thủy lực, cân chỉnh thăng bằng máy hoặc nguồn rung bên ngoài. Cách kiểm tra theo thứ tự này giúp tránh chỉnh thông số cắt quá nhiều trong khi nguyên nhân gốc lại nằm ở đá mài, nước tưới nguội hoặc tình trạng máy.

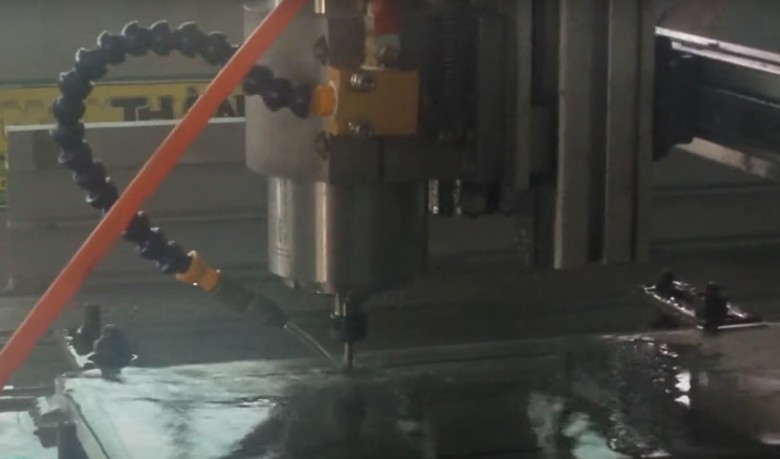

Kiểm tra nước tưới nguội máy mài phẳng để tránh cháy mặt và xước bề mặt
Khi nào cần kỹ sư kiểm tra hoặc cân nhắc nâng cấp máy?
Khi nào nên gọi kỹ sư kiểm tra máy mài phẳng?

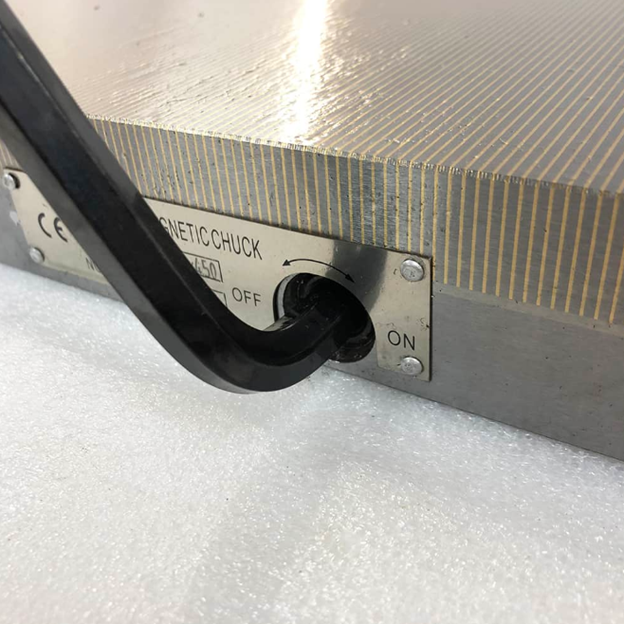

Kiểm tra bàn từ máy mài phẳng khi chi tiết không đạt độ phẳng
Không phải lỗi nào cũng cần gọi kỹ sư ngay. Một số lỗi có thể xử lý bằng cách sửa lại đá, chỉnh nước tưới nguội, giảm lượng ăn dao hoặc vệ sinh bàn từ. Tuy nhiên, xưởng nên gọi kỹ thuật kiểm tra nếu gặp các trường hợp sau:
- Đã thay đá, sửa đá, cân bằng đá nhưng máy vẫn rung.
- Bề mặt vẫn có sóng hoặc vân rung sau khi chỉnh chế độ cắt.
- Máy không đạt độ phẳng trên nhiều loại chi tiết.
- Bàn máy chạy giật, tốc độ không đều.
- Trục chính nóng, ồn hoặc có dấu hiệu rung/đảo.
- Bàn từ hút không đều, chi tiết xê dịch khi mài.
- Kích thước lệch dần nhưng không xác định được nguyên nhân.
- Lỗi xuất hiện lặp lại trên nhiều vật liệu hoặc nhiều loại đá.
- Máy đã chạy lâu năm và chưa được kiểm tra định kỳ.
Khi gọi kỹ thuật, nên chuẩn bị trước thông tin về model máy, loại vật liệu, kích thước chi tiết, loại đá đang dùng, chế độ mài, yêu cầu độ phẳng/độ nhám và ảnh bề mặt lỗi. Nếu có video tiếng máy hoặc rung động khi đá quay, việc chẩn đoán sẽ nhanh hơn.
Khi nào nên cân nhắc máy mài phẳng ổn định hơn?
Nếu xưởng thường xuyên gia công plate, block, đồ gá, khuôn mẫu hoặc chi tiết yêu cầu độ phẳng và độ song song cao, các lỗi như sóng mặt, độ phẳng không ổn định, kích thước lệch dần hoặc rung đá cần được xem xét nghiêm túc. Một phần nguyên nhân có thể đến từ đá mài, nước tưới nguội hoặc chế độ cắt, nhưng nếu lỗi lặp lại sau khi đã điều chỉnh, xưởng nên đánh giá lại tình trạng máy.
Trong trường hợp cần nâng cấp thiết bị, có thể cân nhắc nhóm máy mài phẳng có độ ổn định cao, bàn máy cứng vững và khả năng duy trì độ chính xác lâu dài, chẳng hạn các dòng máy mài phẳng Kuroda. Việc chọn máy vẫn nên dựa trên kích thước bàn, tải phôi, hành trình, độ chính xác yêu cầu và loại chi tiết gia công.
Máy mài phẳng Kuroda dòng GS-PFII
FAQ về lỗi máy mài phẳng
Vì sao mài phẳng bị cháy bề mặt?
Mài phẳng bị cháy bề mặt thường do nhiệt sinh ra quá lớn và không được làm mát hiệu quả. Nguyên nhân có thể đến từ chiều sâu cắt quá lớn, đá mài bị cùn, sửa đá không phù hợp, nước tưới nguội yếu hoặc loại đá không phù hợp với vật liệu.
Sóng mặt mài phẳng thường do nguyên nhân nào?
Sóng mặt thường liên quan đến rung động. Nguyên nhân có thể là đá mài mất cân bằng, trục chính rung, bàn máy chạy không êm, nền máy không ổn định, sửa đá không đều hoặc chế độ cắt quá nặng.
Vì sao mài phẳng không đạt độ phẳng?
Không đạt độ phẳng có thể do bàn từ hút không đều, cách gá làm biến dạng chi tiết, chi tiết bị ứng suất, biến dạng nhiệt, thời gian chạy rà tinh cuối chưa đủ hoặc bàn máy/trục chính không ổn định.
Khi nào cần sửa lại đá mài?
Nên sửa lại đá khi bề mặt mài bắt đầu cháy, xước, thô, xuất hiện vân bất thường, đá bị bết phoi/cùn hoặc sau một khoảng thời gian mài nhất định theo quy trình của xưởng. Sửa đá giúp làm mới bề mặt đá và cải thiện khả năng cắt.
Nước tưới nguội ảnh hưởng thế nào đến lỗi mài phẳng?
Nước tưới nguội giúp làm mát, rửa trôi phoi mài và giảm nhiệt tại vùng tiếp xúc. Nếu nước tưới nguội yếu, bẩn, sai nồng độ hoặc phun sai hướng, chi tiết có thể bị cháy mặt, xước bề mặt, giảm tuổi thọ đá và khó kiểm soát chất lượng mài.
Khi nào nên gọi kỹ sư kiểm tra máy mài phẳng?
Nên gọi kỹ sư khi lỗi lặp lại sau khi đã sửa đá, thay đá, chỉnh nước tưới nguội và giảm chế độ cắt; hoặc khi có dấu hiệu trục chính nóng, bàn máy chạy giật, đá rung, bàn từ hút không đều hoặc kích thước không ổn định kéo dài.
Liên hệ Á Châu để được tư vấn kiểm tra máy mài phẳng
Nếu xưởng đang gặp lỗi cháy mặt, sóng mặt, rung đá, không đạt độ phẳng, bề mặt bị xước hoặc kích thước không ổn định lặp lại nhiều lần, bạn có thể liên hệ Á Châu để được tư vấn hướng kiểm tra phù hợp.
Để việc đánh giá nhanh hơn, khách hàng nên chuẩn bị: model máy, vật liệu chi tiết, kích thước chi tiết, yêu cầu độ phẳng/độ nhám, loại đá đang dùng, chế độ mài, ảnh bề mặt lỗi, video tiếng máy/rung nếu có và tình trạng nước tưới nguội/sửa đá gần nhất.
Từ các thông tin này, chúng tôi có thể hỗ trợ tư vấn nguyên nhân cần kiểm tra hoặc đề xuất dòng máy mài phẳng phù hợp nếu xưởng đang cần nâng cấp thiết bị.
