Tính năng nổi bật của máy mài tròn ngoài CNC dòng GP-45D và GP-55D

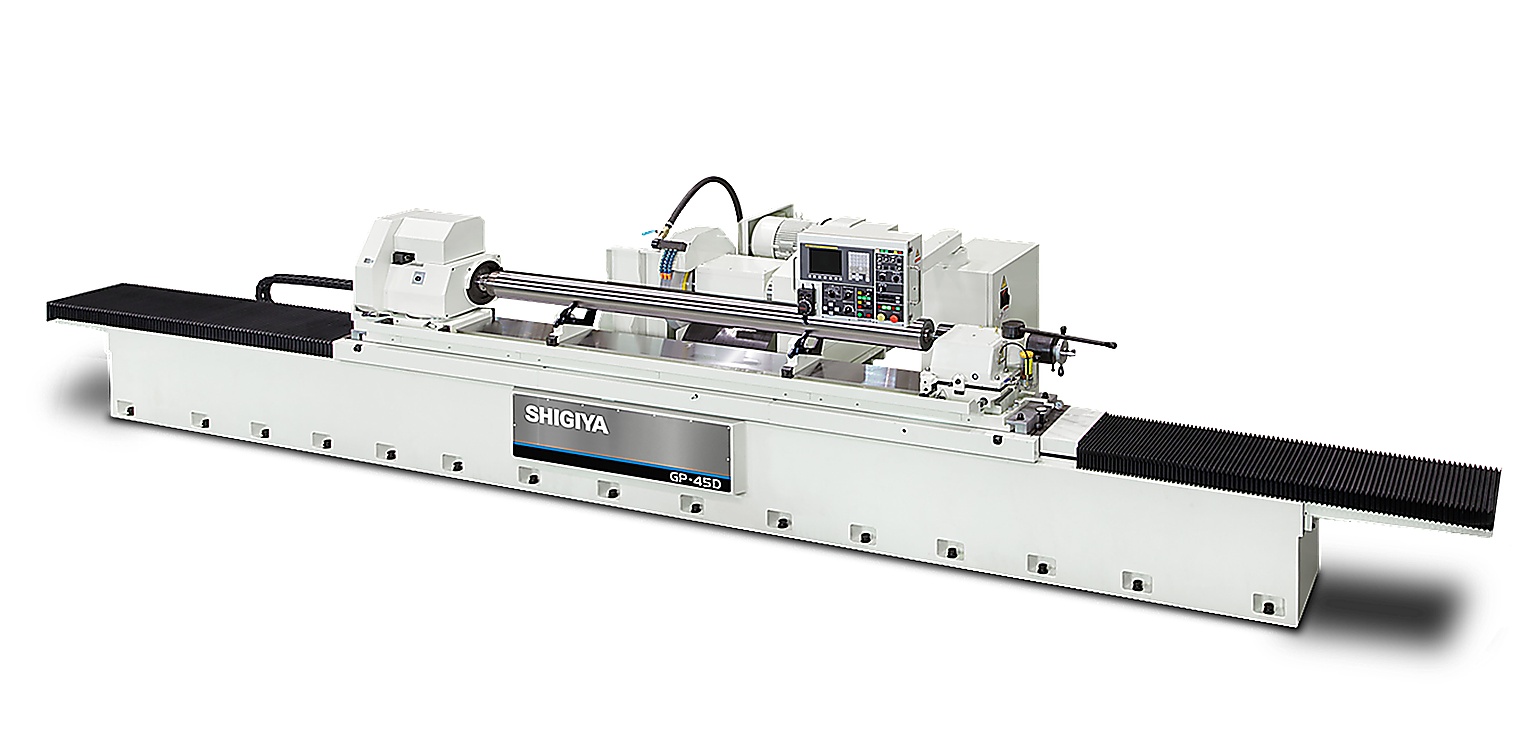

Máy mài tròn ngoài CNC dòng GP-45D và GP-55D
Máy mài tròn ngoài CNC dòng GP-45D và GP-55D nổi bật với thiết kế thân thiện với người dùng, dễ dàng vận hành và đa dạng lựa chọn theo nhu cầu sản xuất, độ cứng vững và độ chính xác cao.
Dòng máy này bao gồm:
Máy mài tròn kiểu A với đầu đá mài cấp phôi thủy lực tự động
Máy mài tròn CNC kiểu ND với đầu đá mài cấp phôi CNC 1 trục. Hành trình bàn máy được điều khiển bằng thủy lực.
Ngoài ra, dòng ND2 cũng có sẵn, là máy mài tròn CNC với điều khiển đồng thời 2 trục, bao gồm đầu đá mài trơn (trục X) và chuyển động tịnh tiến bàn máy (trục Z), mang lại độ chính xác cao và hiệu quả gia công vượt trội.
Kết cấu của máy mài tròn ngoài CNC dòng GP-45D và GP-55D
Máy mài tròn ngoài CNC dòng GP-45D và GP-55D sử dụng các bộ phận được thiết kế với độ cứng vững cao, hỗ trợ đạt độ chính xác gia công cao.

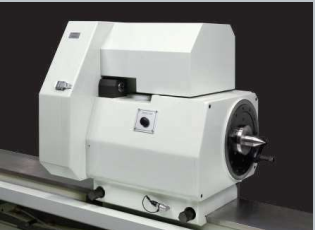

Đầu gá phôi trục chính không xoay (non-swivel dead spindle workhead) với độ cứng cao và rung thấp
Độ chính xác cao trong gia công mài nặng đạt được nhờ độ cứng cao của trục chính và chiều rộng tối đa mở rộng 50 mm – cùng với độ chính xác quay vượt trội nhờ động cơ hoạt động mạnh mẽ, rung thấp.
Thông số tùy chọn:
· Đầu trục chính (Dead+live spindle) với chân đế xoay
· Đầu trục làm việc chịu tải nặng
· Đầu trục làm việc đường kính lớn xuyên lỗ

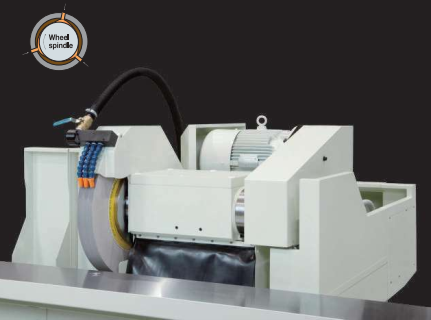

Vòng bi trục chính thủy động lực học không đồng tâm với độ cứng cao và độ chính xác cao
Trục chính được hoàn thiện bằng quy trình mài rà bằng kim cương sau khi mài cả lỗ tâm và đường kính ngoài. Làm từ thép nhiệt luyện, trục bánh có bề mặt cực mịn. Nhờ sử dụng vòng bi thủy động lực học không đồng tâm, trục bánh đạt độ cứng cao và khả năng giảm chấn vượt trội.
Gia công mài nặng hiệu quả cao có thể thực hiện vì đường kính ngoài trục chính lớn và có thể xử lý đá mài đường kính ngoài lên tới Ø760 mm và chiều rộng 130 mm.
Trục bánh được trang bị vít me bi chính xác đường kính lớn và bề mặt trượt V-flat, cho phép truyền liệu cực mịn và chính xác mà không gặp vấn đề trượt dính-trượt.

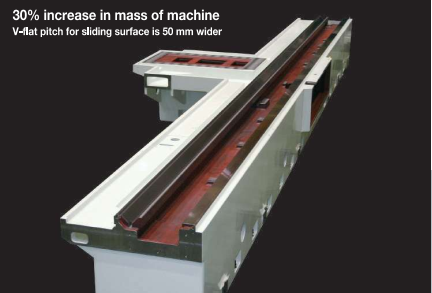

Việc tăng khối lượng của máy giúp độ cứng vững tăng 80% trong quá trình chịu tải theo phương thẳng đứng khi bàn máy di chuyển trên bề mặt trượt. Nhờ đó, máy duy trì độ chính xác mài ổn định hơn.
Ụ động
Ụ động có độ cứng vững cao, chịu tải lên tới 1.000 kg.
Ụ động đạt được độ cứng vững nhờ trục có đường kính lớn và khả năng bám theo chuyển động chính xác, cho phép máy mài đạt độ chính xác cao với cả chi tiết nhẹ và chi tiết nặng.
Cụm giá đỡ vit me bi
Trên các model (kiểu N62) có khoảng cách chống tâm lớn hơn 4.000 mm, máy được trang bị bộ giá đỡ vitme, giúp hạn chế cong võng hoặc dao động của vitme, từ đó duy trì độ chính xác mài không bị ảnh hưởng
Độ chính xác cao với kỹ thuật cạo rà
Các bộ phận chính của máy mài tròn được thực hiện cạo rà thủ công bởi đội ngũ chuyên gia mài chính xác cao, giúp chuyển động êm, chính xác và hoàn toàn thẳng.
Máy mài tròn CNC dòng GP-45D và GP-55D bao gồm 4 loại đáp ứng mọi yêu cầu sử dụng
Kiểu A: kiểu thủy lực
Kiểu ND (NC 1 trục)
Kiểu ND2 (NC 2 trục)
Kiểu MeisterHandwheels (phiên bản tay quay điều khiển chính xác)

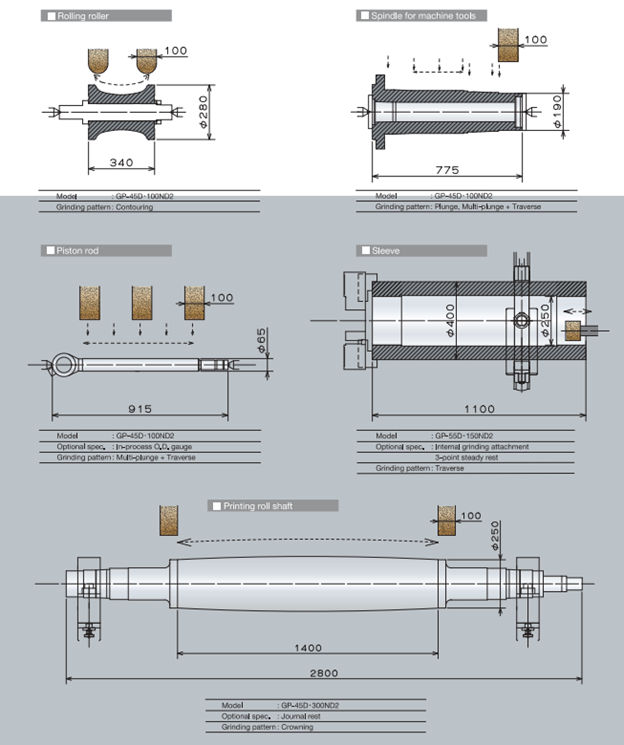

Bản vẽ kích thước của máy mài tròn ngoài CNC dòng GP-45D và GP-55D
Bảng thông số kỹ thuật
Thông số kỹ thuật (kiểu A và ND)
| Thông số kỹ thuật | Đơn vị | GP-45D / GP-55D (A type / ND type) | ||||||
| 100A/ND | 150A/ND | 220A/ND | 300A/ND | 400A/ND | 500A/ND | |||
| Khả năng gia công | Đường kính quay qua băng | mm | Ø 450 (550) mm | |||||
| Khoảng cách chống tâm | mm | 1000 | 1500 | 2200 | 3000 | 4000 | 5000 | |
| Đường kính mài lớn nhất | mm | Ø 430 (530) | ||||||
| Tải trọng tối đa của phôi | kg | 650 | 1000 | |||||
| Đầu đá mài | Góc xoay |
| Không xoay | |||||
| Kích thước đá mài (ĐK ngoài* chiều rộng *ĐK trong) | mm | Ø 610 × 75 × 254 | ||||||
| Tốc độ ngoại vi của đá mài | m/s | 33 | ||||||
| Lượng tiến dao nhanh | mm | 60 | ||||||
| Lượng tiến dao thủ công (Kiểu A)-một vòng quay | mm | 2 | ||||||
| Lượng tiến dao thủ công (Kiểu A)-một vạch chia | mm | 0.005 | ||||||
| Tốc độ tiến dao (Kiểu ND) | mm/phút | 0 – 10.000 | ||||||
| Bước tiến nhỏ nhất (Kiểu ND) | mm | 0.0001 | ||||||
| Đầu làm việc | Góc quay |
| Không xoay | |||||
| Trục chính |
| Trục chết (Dead spindle) | ||||||
| Tốc độ quay |
| 13–200 min⁻¹ (8 cấp, đổi đai và số cực) | ||||||
| Lỗ côn |
| MT No.5 | ||||||
| Ụ động | Kiểu |
| Gạt tay | |||||
| Hành trình ụ động trục chính | mm | 50 | ||||||
| Lỗ côn |
| MT No.5 | ||||||
| Bàn máy | Góc quay (ngược chiều kim đồng hồ) | ° | 8.3° | 6.3° | 5° | 4° | 3.5° | 2° |
| Góc quay (theo chiều kim đồng hồ) | ° | 1.5° | 1° | 1° | 0.5° | 0.5° | 0° | |
| Tốc độ tiến dao | mm/p | 50–4.000 | ||||||
| Khối lượng tiến dao thủ công (một vòng quay) | mm / vòng | 3 mm / vòng (15 mm/2-step) | ||||||
| Động cơ | Trục chính đá mài | kw | 11 kW 4P | |||||
| Trục chính làm việc | kw | 1.1 kW 8P / 2.2 kW 4P | ||||||
| Tiến dao đầu đá mài (Kiểu ND)- AC Servo | kw | 3 kW | ||||||
| Bơm dầu bôi trơn trục chính đá mài | kw | 0.1 kW 4P | ||||||
| Bơm thủy lực | kw | 1.5 kW 4P | ||||||
| Bơm làm mát | kw | 0.25 kW 2P | ||||||
| Dung tích bể | Bể dầu bôi trơn trục chính đá mài | L | 12 L (ISO VG5) | |||||
| Bể dầu bôi trơn trục chính ụ động | L | 0.26 L (ISO VG460) | ||||||
| Bể dầu thủy lực | L | 70 L (ISO VG68) | ||||||
| Bể nước làm mát | L | 300 L | ||||||
| Chiều cao tâm so với mặt sàn | mm | 1.200 mm (1.250 mm) | ||||||
| Khối lượng máy | GP-45D | kg | 8700 | 9700 | 11200 | 12800 | 14900 | 16700 |
| GP-55D | kg | 8900 | 9900 | 11400 | 13000 | 15100 | 16900 | |
Kích thước bố trí mặt bằng kiểu ND (Đơn vị: mm)
| Model | A | B | C | D |
| GP-45D·100A/ND | 4,910 | 3,780 | 565 | 565 |
| GP-45D·150A/ND | 5,910 | 4,780 | 565 | 565 |
| GP-45D·220A/ND | 7,310 | 6,180 | 565 | 565 |
| GP-45D·300A/ND | 8,950 | 7,780 | 585 | 585 |
| GP-45D·400A/ND | 11,270 | 9,780 | 745 | 745 |
| GP-45D·500A/ND | 13,590 | 11,780 | 905 | 905 |
* Cách bố trí và kích thước có thể thay đổi tùy theo cấu hình máy.
Thông số kỹ thuật (kiểu ND2)
| Thông số kỹ thuật | Đơn vị | GP-45D / GP-55D (ND2 type) | ||||||
| 100ND2 | 150ND2 | 220ND2 | 300ND2 | 400ND2 | 500ND2 | |||
| Khả năng gia công | Đường kính vật mài qua băng máy | mm | Ø 450 (550) mm | |||||
| Khoảng cách chống tâm | mm | 1000 | 1500 | 2200 | 3000 | 4000 | 5000 | |
| Đường kính mài lớn nhất | mm | Ø 430 (530) | ||||||
| Tải trọng tối đa của phôi | kg | 650 | 1000 | |||||
| Đầu đá mài | Góc xoay |
| Không xoay | |||||
| Kích thước đá mài (ĐK ngoài* chiều rộng *ĐK trong) | mm | Ø 610 × 75 × 254 | ||||||
| Tốc độ ngoại vi của đá mài | m/s | 33 | ||||||
| Lượng tiến dao nhanh | mm | 60 | ||||||
| Tốc độ tiến dao | mm/phút | 0 – 10.000 | ||||||
| Bước tiến nhỏ nhất | mm | 0.0001 | ||||||
| Đầu làm việc | Góc quay |
| Không xoay | |||||
| Trục chính |
| Trục chết (Dead spindle) | ||||||
| Tốc độ quay |
| 3–200 min⁻¹ | ||||||
| Lỗ côn |
| MT No.5 | ||||||
| Ụ động | Kiểu |
| Gạt tay | |||||
| Hành trình ụ động trục chính | mm | 50 | ||||||
| Lỗ côn |
| MT No.5 | ||||||
| Bàn máy | Góc quay (ngược chiều kim đồng hồ) | ° | 8.3° | 6.3° | 5° | 4° | 3.5° | 2° |
| Góc quay (theo chiều kim đồng hồ) | ° | 1.5° | 1° | 1° | 0.5° | 0.5° | 0° | |
| Tốc độ tiến dao | mm/p | 0–10.000 | ||||||
| Bước tiến nhỏ nhất | mm | 0.0001 | ||||||
| Động cơ | Trục chính đá mài | kw | 11 kW 4P | |||||
| Trục chính làm việc- AC Servo | kw | 3 kW | ||||||
| Tiến dao đầu đá mài - AC Servo | kw | 3 kW | ||||||
| Tiến dao bàn máy- AC Servo | kw | 6kW | 4 kW kèm bộ giảm tốc | |||||
| Bơm dầu bôi trơn trục chính đá mài | kw | 0.1 kW 4P | ||||||
| Bơm thủy lực | kw | 0.75 kW 4P | ||||||
| Bơm làm mát | kw | 0.25 kW 2P | ||||||
| Dung tích bể | Bể dầu bôi trơn trục chính đá mài | L | 12 L (ISO VG5) | |||||
| Bể dầu bôi trơn trục chính ụ động | L | 0.26 L (ISO VG460) | ||||||
| Bể dầu thủy lực | L | 54 L (ISO VG68) | ||||||
| Bể nước làm mát | L | 300 L | ||||||
| Chiều cao tâm so với mặt sàn | mm | 1.200 mm (1.250 mm) | ||||||
| Khối lượng máy | GP-45D | kg | 8700 | 9700 | 11200 | 12800 | 14900 | 16700 |
| GP-55D | kg | 8900 | 9900 | 11400 | 13000 | 15100 | 16900 | |
Kích thước bố trí mặt bằng kiểu ND2 (Đơn vị: mm)
| Model | A | B | C | D |
| GP-45D·100ND2 | 5,040 | 3,780 | 585 | 675 |
| GP-45D·150ND2 | 6,040 | 4,780 | 585 | 675 |
| GP-45D·220ND2 | 7,440 | 6,180 | 585 | 675 |
| GP-45D·300ND2 | 9,190 | 7,780 | 685 | 725 |
| GP-45D·400ND2 | 11,470 | 9,780 | 845 | 845 |
| GP-45D·500ND2 | 13,770 | 11,780 | 995 | 995 |
* Cách bố trí và kích thước có thể thay đổi tùy theo cấu hình máy.
Phụ kiện tiêu chuẩn
| Phụ kiện tiêu chuẩn | Ghi chú | Số lượng |
| Bích đá mài | Ø 610 × 38 đến 75 × Ø 254 mm | 1 bộ |
| Ốc tháo bích đá |
| 1 bộ |
| Mũi tâm hợp kim carbide |
| 2 cái |
| Giá gá dụng cụ sửa đá mài | Vị trí lắp:(Kiểu A, ND = gá ở ụ động, Kiểu ND2 = gá ở đầu đá) | 1 bộ |
| Bu lông cân chỉnh & đế máy |
| Số lượng cần thiết |
| Bộ dụng cụ |
| 1 bộ |
| Tấm chắn bắn tóe | Tấm chắn trước: dạng lắp cài | 1 bộ |
Lưu ý: Một số phụ kiện có thể không đi kèm theo máy, tùy cấu hình đặt hàng.
Phụ kiện lựa chọn
| Phụ kiện lựa chọn | Ghi chú |
| Giá cân bằng đá mài | Φ 760 × 100 mm (Loại 1) |
| Trục cân bằng đá | Φ 79 × 2/15 × 370 mm |
| Dụng cụ nâng đá mài | Kiểu vít xoay |
| Bích đá dự phòng | Φ 610 × 38–75 × Φ 254 mm |
| Bộ sửa đá góc | – |
| Giá gá sửa đá mài | Lắp tại bàn máy |
| Đá sửa | Loại thẳng hoặc tạo hình |
| Thiết bị đo góc xoay bàn |
|
| Gối tỳ cố định 2 điểm (Steady rest) 2-points) GP-45D | Φ 20 – 210 mm |
| Gối tỳ cố định 2 điểm (Steady rest) 2-points) GP-55D | Φ 20 – 280 mm |
| Gối tỳ cố định 3 điểm (Steady rest) 2-points) GP-45D | Φ 50 – 210 mm |
| Gối tỳ cố định 3 điểm (Steady rest) 2-points) GP-55D | Φ 50 – 280 mm |
| Gối đỡ chi tiết (Work rest) GP-45D | Φ 20 – 300 mm |
| Gối đỡ chi tiết (Work rest) GP-55D | Φ 20 – 390 mm |
| Mâm cặp 3 chấu tự định tâm | Cỡ #10 / #12 |
| Mâm cặp 4 chấu độc lập | Cỡ #10 / #12 |
