Đặc trưng của máy gia công đa nhiệm Nakamura Tome JX-200

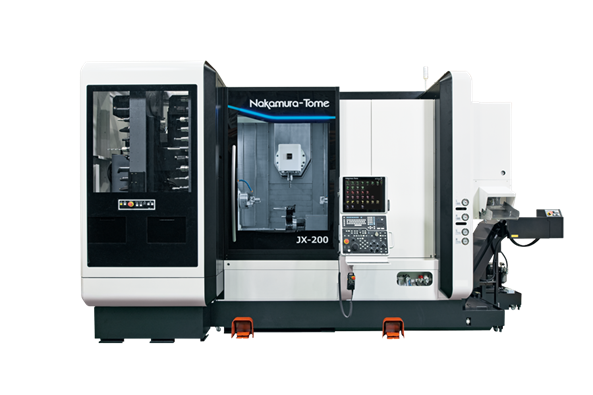

Name: Máy gia công đa nhiệm Nakamura Tome JX-200
Brand: NAKAMURA-TOME
SKU: JX-200
Rating: 5 (1 reviews)

Đây là dòng máy đa nhiệm mâm cặp 6 đến 8 inch cực kỳ hiện đại. Với trục chính và một bàn dao thấp hơn, trục Y tiêu chuẩn có "NT Smart Cube", trục chính ngắn nhất trong cùng phân khúc. Khu vực gia công có thể được sử dụng hiệu quả, do đó đáp ứng được nhiều nhu cầu gia công. Ngoài ra, còn có đầy đủ các phần mềm Nakamura-Tome thân thiện với người dùng

● Máy được trang bị "NT Smart Cube" là một trong những trục chính ngắn nhất thế giới trong cùng phân khúc.

● Động cơ trục chính ATC 15/11kW; Tốc độ trục chính 12.000 vòng/phút

(tùy chọn 18.000 vòng/phút).

● Số lượng ổ dao ATC: 80 (tùy chọn: 40, 120).

● Động cơ phay 5,5/3,7kW ở tháp pháo phía dưới quay với tốc độ 6.000 vòng/phút (tùy chọn 8.000 vòng/phút).

● Tăng độ ổn định nhờ cấu trúc cột chịu lực cao

● Diện tích sàn 2.925mm ×5.250mm (bao gồm bể làm mát tiêu chuẩn)

● Phần mềm Nakamura-Tome thân thiện với người dùng.

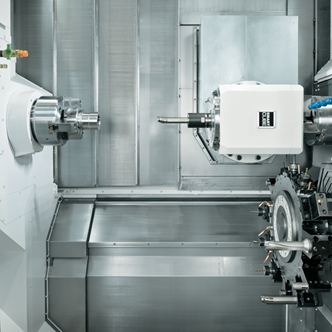

đặc trưng của máy gia công đa nhiệm Nakamura Tome JX-200

Thông số kỹ thuật máy gia công đa nhiệm Nakamura Tome JX-200

		Φ51mm (R only)	Φ65mm (op. R)		Φ80mm (op.)
Khả năng gia công
Đường kính tiện tối đa		325mm / 255mm
Chiều dài tiện tối đa		1,058mm
Khoảng cách giữa các trục chính		max.1,250mm / min.240mm
Khả năng gia công thanh bên trái (φ)		-	65mm		80mm(op.)*1
Khả năng gia công thanh bên phải (φ)		51mm	65mm(op.)		-
Đường kính mâm cặp		6”,8”,(10″*2)
Hành trình các trục
Hành trình trục X1		585mm
Hành trình trục X2		162.5mm
Hành trình trục Z1		1,050mm (at ATC+180mm）
Hành trình trục Z2		1,005mm
Hành trình trục Y1		±105mm
Hành trình trục Y2		±35mm
Hành trình trục B2		1,010mm
Tốc độ tiến nhanh
Tốc độ tiến nhanh trục X1		30m/phút
Tốc độ tiến nhanh trục X2		16m/phút
Tốc độ tiến nhanh trục Z1		40m/phút
Tốc độ tiến nhanh trục Z2		40m/phút
Tốc độ tiến nhanh trục Y1		16m/phút
Tốc độ tiến nhanh trục Y2		6m/phút
Tốc độ tiến nhanh trục B2		40m/phút
Trục L (trục trái)			φ65	φ80 (tùy chọn)*
Tốc độ trục chính		-	4,500 v/p	3,500 v/p
Phạm vi tốc độ trục chính		-	Vô cấp	Vô cấp
Mũi trục chính		-	A2-6	A2-8
Lỗ nòng trục chính		-	80mm	90mm
Đường kính trong của ổ bi phía trước		-	120mm	130mm
Lỗ xuyên qua ống rút		-	66mm	81mm
Trục R (trục phải)		φ51	φ65(op.)
Tốc độ trục chính		6,000 v/p	4,500 v/p	-
Phạm vi tốc độ trục chính		Vô cấp	Vô cấp	-
Mũi trục chính		A2-5	A2-6	-
Lỗ nòng trục chính		63mm	80mm	-
Đường kính trong của ổ bi phía trước		100mm	120mm	-
Lỗ xuyên qua ống rút		52mm	66mm	-
Trục chính ATC
Tốc độ trục chính		12,000 vòng/phút / 18,000 vòng/phút (tùy chọn)
Phạm vi xoay		190°( ±95°)
Loại khớp		CAPTO C6 / HSK-T63(op.)
Số dao		80, (40, 120 op.)
Đường kính dao tối đa / Không có dao liền kề		φ90mm / φ130mm
Chiều dài dao tối đa		300mm
Tháp pháo thấp
Loại đầu tháp pháo		Tháp trống hình lục giác
Số ổ dao		12（Max.24）
Số vị trí phân độ		24
Kích thước dao (chuôi vuông)		□25mm
Kích thước dao (chuôi tròn)		φ32mm
Phay (Tháp pháo thấp)
Hệ thống quay		Quay độc lập
Tốc độ trục chính phay		6,000 v/p / 8,000 v/p (tùy chọn)
Phạm vi tốc độ trục chính		Vô cấp
Số ổ dao phay		12
Kích thước dao		Dao thẳng φ1mm 〜φ16mm
		Dao ngang φ1mm 〜φ16mm
Động cơ truyền động		φ51	φ65	φ80*
Trục chính trái		-	15/11kW	18.5/15kW(op.)
Trục chính phải		11/7.5kW	15/11kW(op.)	-
Trục chính		15/11kW
Phay (Tháp pháo thấp)		5.5/3.7kW
Thông số chung
Chiều cao		2,925mm (tiêu chuẩn)
Kích thước sàn (L x W）		5,250mm ×2,987.2mm (tiêu chuẩn)
Trọng lượng Máy (bao gồm cả bộ điều khiển)	ATC 80	23,000kg
	ATC 40(op.)	22,500kg
	ATC 120(op.)	24,000kg
