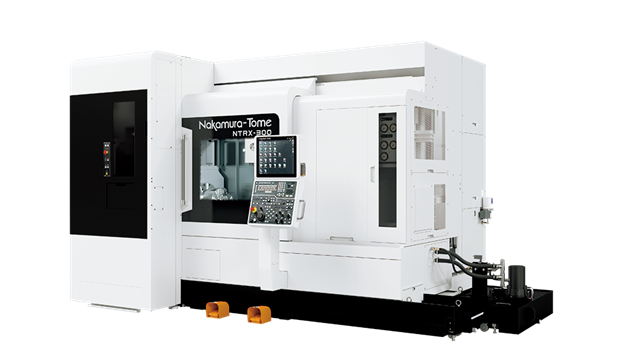

Đặc trưng máy gia công đa nhiệm Nakamura Tome NTRX-300

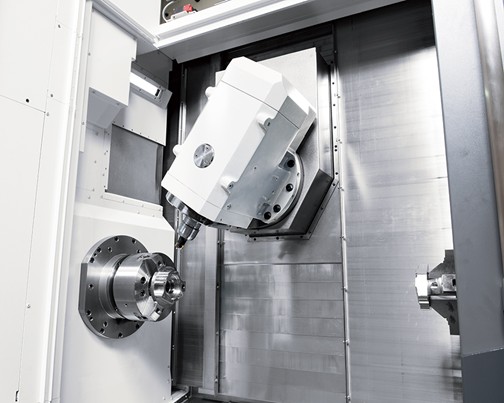

Máy gia công đa nhiệm ATC độ cứng cao
- Khoảng cách giữa hai trục chính: 1.350 mm
- Hành trình vuông góc 250 mm trên mặt phẳng X-Y
- Góc xoay trục B: 225° (từ -120° đến +105°)
- Số lượng dao của băng tải dao ATC: 40 dao (tùy chọn: 60, 80, 120 dao)
- Các trượt, với kết cấu cột đứng, được lắp đặt trên bệ máy ngang có độ cứng cao với thiết kế trọng tâm thấp

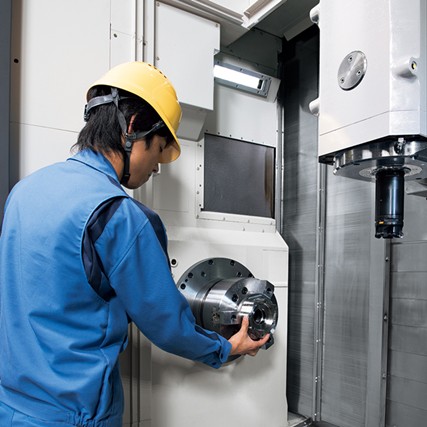

Thân thiện với người vận hành
- Cửa sổ lớn giúp quan sát dễ dàng hơn khu vực gia công
- Khoảng cách ngắn từ mặt trước máy đến tâm trục chính, thuận tiện cho việc thiết lập và thao tác
Thông số kỹ thuật máy gia công đa nhiệm Nakamura Tome NTRX-300
| Thông số kỹ thuật | Φ65 | Φ71 (tùy chọn) | Φ80A (tùy chọn)*1 | Φ80B (tùy chọn)*2 | Φ90 (tùy chọn) |
| Đường kính tiện tối đa | 640 mm | ||||
| Chiều dài tiện tối đa | 1.100 mm | ||||
| Khoảng cách giữa hai trục chính | max. 1.350 mm / min. 250 mm | ||||
| Khoảng cách giữa hai tâm trục | max. 1.225 mm / min. 125 mm | ||||
| Đường kính phôi thanh (Φ) | 65 mm | 71 mm | 80 mm | 90 mm (chỉ trục trái) | |
| Kích thước mâm cặp | 8", 10", (12”*3, 15”~*3) | ||||
| Tốc độ trục chính trái | 4.500 vòng/phút | 3.500 vòng/phút | 2.500 vòng/phút | ||
| Tốc độ trục chính phải | 2.500 vòng/phút | - | |||
| Động cơ trục chính trái | 15 / 11 kW, 22 / 18,5 kW (tùy chọn) | 22 / 18,5 kW (tùy chọn) | |||
| Động cơ trục chính phải | |||||
| Diện tích lắp đặt | cao: 2.615 mm / rộng: 4.529 mm / sâu: 2.670 mm | ||||
*1: Ống kết nối trực tiếp
*2: Kết nối qua khớp nối
*3: Có hồ sơ vận hành thực tế cho thông số kỹ thuật này. Vui lòng liên hệ với đại diện kinh doanh để biết thêm chi tiết.
📞 Liên hệ tư vấn máy:
Hotline: 0912.002.160
Email: attjsc@machinetools.com.vn
Thông số kỹ thuật máy gia công đa nhiệm Nakamura Tome NTRX-300
|
Thông số kỹ thuật |
Φ65 |
Φ71 (tùy chọn) |
Φ80A (tùy chọn)*1 |
Φ80B (tùy chọn)*2 |
Φ90 (tùy chọn) |
|
Đường kính tiện tối đa |
640 mm |
||||
|
Chiều dài tiện tối đa |
1.100 mm |
||||
|
Khoảng cách giữa hai trục chính |
max. 1.350 mm / min. 250 mm |
||||
|
Khoảng cách giữa hai tâm trục |
max. 1.225 mm / min. 125 mm |
||||
|
Đường kính phôi thanh (Φ) |
65 mm |
71 mm |
80 mm |
90 mm (chỉ trục trái) |
|
|
Kích thước mâm cặp |
8", 10", (12”*3, 15”~*3) |
||||
|
Tốc độ trục chính trái |
4.500 vòng/phút |
3.500 vòng/phút |
2.500 vòng/phút |
||
|
Tốc độ trục chính phải |
2.500 vòng/phút |
- |
|||
|
Động cơ trục chính trái |
15 / 11 kW, 22 / 18,5 kW (tùy chọn) |
22 / 18,5 kW (tùy chọn) |
|||
|
Động cơ trục chính phải |
|||||
|
Diện tích lắp đặt |
cao: 2.615 mm / rộng: 4.529 mm / sâu: 2.670 mm |
||||
*1: Ống kết nối trực tiếp
*2: Kết nối qua khớp nối
*3: Có hồ sơ vận hành thực tế cho thông số kỹ thuật này. Vui lòng liên hệ với đại diện kinh doanh để biết thêm chi tiết.
