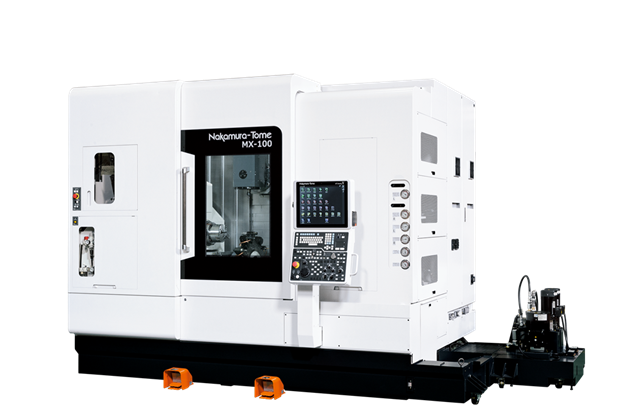

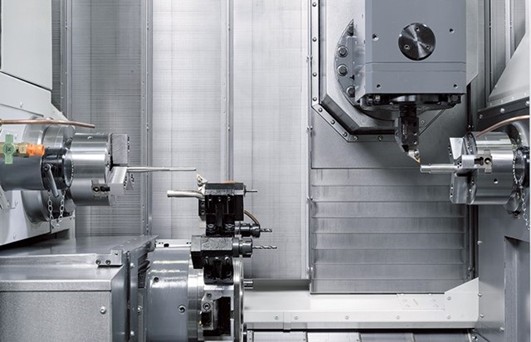

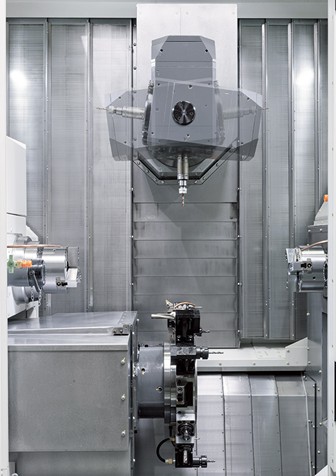

Đặc trưng của máy gia công đa nhiệm Nakamura Tome MX-100
Trục dao, ATC và đài dao dưới, máy gia công đa nhiệm CNC với trục chính đôi đối xứng
- Tốc độ tối đa trục dao: 12.000 vòng/phút (tùy chọn: 20.000 vòng/phút)
- Khoảng cách giữa hai trục chính: 1.000 mm
- Hành trình trục Y: 210 mm (±105 mm)
- Góc xoay trục B: 190°（±95°）
- Số lượng dao cho ổ dao ATC: 36 dao (tùy chọn: 48 hoặc 72 dao)
- Trục chính đôi đối xứng, tiết kiệm thời gian chu trình nhờ vận hành đồng thời với dao trên và dao dưới ở hai trục chính trái/phải.
- Rút ngắn thời gian gia công nhờ khả năng gia công đồng thời bằng cụm dao trên và cụm dao dưới trên trục chính đôi đối xứng.
- Các trượt, với kết cấu dạng trụ đứng, được gắn trên bệ máy ngang có độ cứng cao với thiết kế trọng tâm thấp.
Máy gia công đa nhiệm ATC kiểu nhỏ gọn
· Diện tích lắp đặt: 4.350 mm × 2.795 mm
· Được trang bị trục chính tích hợp
· Có thể trang bị mâm cặp từ 6 đến 8 inch
Thông số kỹ thuật máy gia công đa nhiệm Nakamura Tome MX-100
| Thông số kỹ thuật | Φ51mm | Φ65mm (tùy chọn) |
| Đường kính tiện tối đa | 305 mm | |
| Chiều dài tiện tối đa | 834 mm | |
| Khoảng cách giữa hai trục chính | tối đa 1.000 mm / tối thiểu 230 mm | |
| Đường kính phôi thanh tối đa (Φ) | 51 mm | 65 mm (chỉ trục trái) |
| Kích thước mâm cặp | 6 inch, 8 inch | |
| Tốc độ trục chính | 6.000 vòng/phút | 4.500 vòng/phút |
| Động cơ trục chính trái | 11 / 7,5 kW | 15 / 11 kW |
| Động cơ trục chính phải | 11 / 7,5 kW | - |
| Diện tích lắp đặt | cao: 2.662 mm / rộng: 4.350 mm / sâu: 2.795 mm | |
📞 Liên hệ tư vấn máy:
Hotline: 0912.002.160
Email: attjsc@machinetools.com.vn
Thông số kỹ thuật máy gia công đa nhiệm Nakamura Tome MX-100
|
Thông số kỹ thuật |
Φ51mm |
Φ65mm (tùy chọn) |
|
Đường kính tiện tối đa |
305 mm |
|
|
Chiều dài tiện tối đa |
834 mm |
|
|
Khoảng cách giữa hai trục chính |
tối đa 1.000 mm / tối thiểu 230 mm |
|
|
Đường kính phôi thanh tối đa (Φ) |
51 mm |
65 mm (chỉ trục trái) |
|
Kích thước mâm cặp |
6 inch, 8 inch |
|
|
Tốc độ trục chính |
6.000 vòng/phút |
4.500 vòng/phút |
|
Động cơ trục chính trái |
11 / 7,5 kW |
15 / 11 kW |
|
Động cơ trục chính phải |
11 / 7,5 kW |
- |
|
Diện tích lắp đặt |
cao: 2.662 mm / rộng: 4.350 mm / sâu: 2.795 mm |
|
